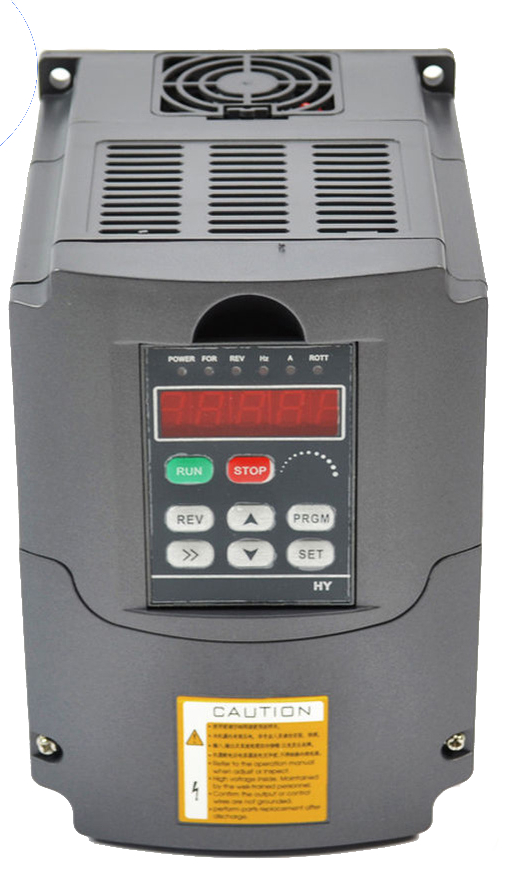

Invertor VFD 5,5KW 230V / 3x230V

Invertor pro CNC vřetena s výkonem 5.5kW, pracuje s maximální frekvencí 400Hz.Vstupní napětí 230V 1-fázové, výstup 3-fázový(3x230V).  Nastavení a ovládání je možné pomocí digitálního ovládacího panelu. Tento panel je odpojitelný, lze jej tedy snadno zakomponovat do konstrukce stroje. Řízení je samozřejmě také možné externě pomocí signálu 0-5V, případně pomocí jednotlivých vstupů je možné nastavit až 8 uživatelsky definovaných otáček. Mnoho dalších funkcí, definice rozjezdu a dojezdu vřetene, ochrana proti přetížení, zkratu. Rozlišení 0.01Hz.

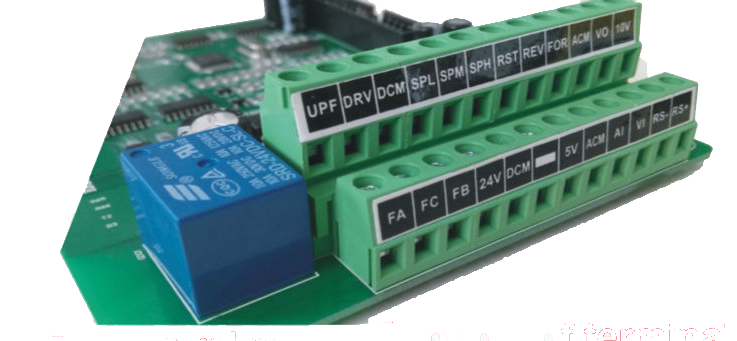

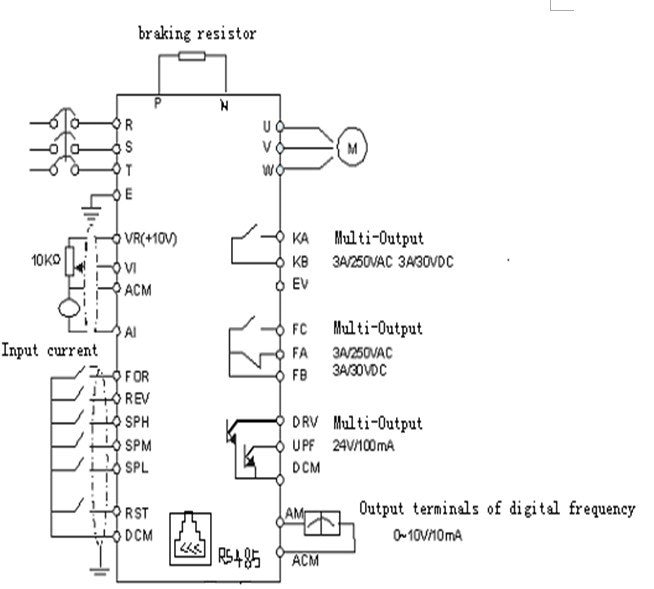

V / V funkce

• Programovatelný digitální vstup: Poskytujte 7 terminálů, které mohou podporovat vstupy ON-OFF, 1 terminál, který může podporovat vysokorychlostní pulzní vstup a PNP, NPN
• Programovatelný analogový vstup: AI1 může přijímat vstup -10V-10V, AI2 může přijímat vstup 0-10V nebo 0-20mA
• Programovatelný výstup otevřeného kolektoru: Poskytněte 1 výstupní terminál (výstup otevřeného kolektoru nebo vysokorychlostní pulzní výstup)
• Reléový výstup: Poskytuje 1 výstupní svorku
• Analogový výstup: Poskytněte 2 výstupní svorky, jejichž výstupní rozsah může být 0 / 4-20 mA nebo 0-10 V, podle výběru.

Hlavní řídicí funkce

• Režim ovládání: V / F, bezsenzorové vektorové řízení (SVC), řízení točivého momentu
• Přetížená kapacita: 60 s 150% jmenovitého proudu, 10 s 180% jmenovitého proudu
• Rozsah nastavení rychlosti: 1: 100 (SVC)
• Nosná frekvence: 1 kHz - 15,0 kHz
• Zdroj referenční frekvence: klávesnice, analogový vstup, HDI, sériová komunikace, vícestupňová rychlost, jednoduché nastavení PLC a PID. Lze realizovat kombinaci více režimů a přepínání mezi různými režimy
• Funkce ovládání PID
• Jednoduchá PLC, funkce Multi-Steps Speed ​​Control: Lze nastavit 16 stupňů rychlosti
• Funkce pojezdu
• None-Stop při okamžitém vypnutí
• Funkce sledování rychlosti: Hladce spusťte běžící motor
• QUICK / JOG Key: Může být realizována uživatelská klávesová zkratka
• Funkce automatické regulace napětí (AVR)
• Při fluktuaci vstupního napětí automaticky udržuje výstupní napětí stabilní
• Ochrana proti poruchám: Chraňte před nadproudem, přepětím, pod napětím, před teplotou, výpadkem fáze, před zátěží atd.

Aplikace:

Hutnictví, ropa, chemický, textil, elektřina, stavební materiál, uhlí, medicína, potraviny, výroba papíru, plasty, tisk, zvedání, kabel, praní, zásobování vodou, HVAC, likvidace odpadních vod a další průmyslová odvětví.

Strojní zařízení: CNC router, CNC stroj, frézka, vrtačka, křídlový stroj, směšovač, extruder, štípač, navíječ, kompresor, ventilátor, čerpadlo, bruska, dopravník, výtah, odstředivka a další stroje pro řízení rychlosti.
